Hidraulinis atskyrimo vožtuvas
Naudojant hidraulinę jungtį centrinio šildymo sistemoje, pagerinamas cirkuliacinių siurblių darbas, taip pat galima atskirti nešvarumus dėl korpuso viduje įmontuoto metalinio tinklelio. Hidraulinė jungtis taip pat apsaugo šildymo katilą nuo per žemos grįžtamojo vandens temperatūros, taip padidindama vandens temperatūrą sistemoje.
Pagrindinė hidraulinės jungties funkcija yra separacija, t. y. šildymo kontūrų atskyrimas, kuris teigiamai veikia sklandų visos centrinio šildymo sistemos darbą.
Komplekte yra du termometrai (tiekimo ir grįžtamojo srauto), išleidimo vožtuvas su automatiniu oro išleidikliu bei įvorė (gilzė), skirta temperatūros jutikliui. Instaliacinės jungtys: išorinis sriegis GZ 1” ir 1/2”. Maksimali galia – iki 70 kW. Gamybos medžiaga: nerūdijantis plienas bei papildoma šiluminė izoliacija iš kietų poliuretano putų.

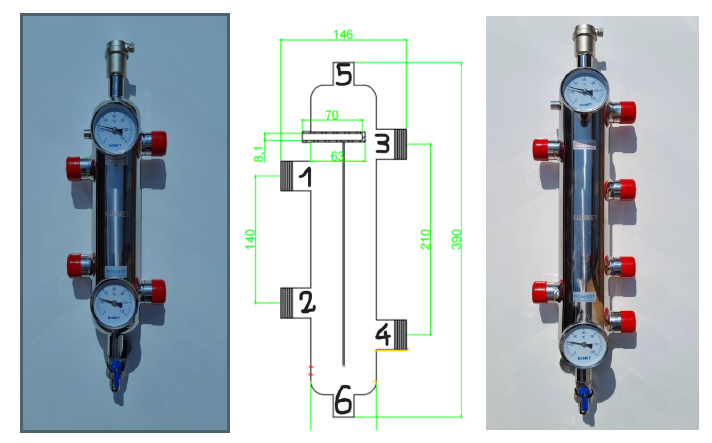

HIDRAULINĖS JUNGTIES 2×1” → 2×1” PRIJUNGIMAS PRIE CENTRINIO ŠILDYMO SISTEMOS
1 – tiekimas iš šildymo įrenginio (katilo)
2 – grįžtamasis srautas iš šildymo įrenginio (katilo)
3 – tiekimas į sistemą
4 – grįžtamasis srautas iš sistemos
5 – automatinis oro išleidiklis 1/2”
6 – išleidimo vožtuvas 1/2”
Hidraulinis atskyrimo vožtuvas
Prijungiant hidraulinę jungtį 2×1” → 4×1” prie centrinio šildymo sistemos, tiekimas į sistemą atliekamas per du viršutinius 1” atvamzdžius, o grįžtamasis srautas iš sistemos – per du apatinius atvamzdžius.
Hidraulinė jungtis – tai iš nerūdijančio plieno (X5CrNi18-10) pagamintas rezervuaras, kurio viduje per visą ilgį sumontuotas specialus separacinis tinklelis. Jis skirtas įtekančio šilumnešio srauto skaidymui, oro ir nešvarumų atskyrimui. Vertikalus montavimas leidžia lengviau pašalinti orą per automatinį oro išleidiklį.
Išskiriami du hidraulinių jungčių modeliai:
– su vienu šildymo kontūru, talpa 1450 ml, galia iki 50 kW;
– su dviem šildymo kontūrais, talpa 2000 ml, galia iki 70 kW.
KOMPLEKTO SUDĖTIS
Hidraulinis atskyrimo vožtuvas
- Nerūdijančio plieno hidraulinė jungtis
- Šiluminė izoliacija iš poliuretano putų
- Montavimo laikiklis su tvirtinimo kaiščiais
- Rodykliniai termometrai Ø 60 – 2 vnt. su jutiklio apsauga 1/2” x 50 mm – 2 vnt.
- Automatinis oro išleidiklis 1/2”
- Išleidimo vožtuvas 1/2”
TECHNINIAI PARAMETRAI
- Instaliacinės jungtys (tiekimas / grįžtamasis srautas): GZ 1”
- Papildomos jungtys įrangai: vidinis sriegis GW 1/2”
- Kapiliaras temperatūros jutikliui: Ø 8 x 70 mm
- Maksimali galia: 50–70 kW
- Maksimalus darbinis slėgis: 8 bar
- Maksimali darbinė temperatūra: 90 °C
