Savireguliacinis šildymo kabelis Grand Meyer PHC-20
Grand Meyer® PHC-20 savireguliacinis šildymo kabelis
PHC-20 – tai paralelinio tipo savireguliacinis šildymo kabelis (20 W/m),
skirtas vamzdynų ir talpų apsaugai nuo užšalimo bei temperatūros palaikymui,
kai sistema neveikiama garų arba labai aukštų temperatūrų.
Kabelis automatiškai keičia savo šilumos atidavimą pagal aplinkos ir
šildomo objekto temperatūrą, todėl nesudega persidengdamas ir leidžia
saugiai eksploatuoti sistemą be sudėtingo valdymo.
Savireguliacinis šildymo kabelis Grand Meyer PHC-20

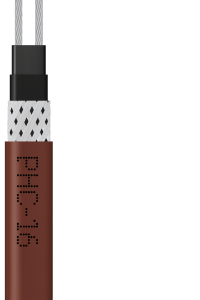

Kabelio konstrukcija
1. Alavuotos varinės gyslos, 1,0 mm² skerspjūvis –maitinimo magistralė išilgai viso kabelio ilgio.
keičia savo varžą priklausomai nuo temperatūros.
3. Vidinės izoliacijos sluoksniai iš modifikuoto
poliolefino – papildomai apsaugo nuo drėgmės ir pažeidimų.
apsaugą ir patikimą įžeminimą per visą kabelio ilgį.
5. UV spinduliams atsparus išorinis apvalkalas iš
modifikuoto poliolefino – papildoma apsauga nuo drėgmės, smūgių ir
dilimo.
Vidinės izoliacijos sluoksniai formuojami taikant koekstruzijos technologiją:
polietileno izoliacija ir anglies pagrindo matrica išspaudžiamos kartu,
todėl konstrukcija tampa vientisa ir patikima.
Taikymo sritys
PHC-20 kabelis tinka tiek buitinėms, tiek pramoninėms sistemoms:
- stogų ir latakų apsauga nuo apledėjimo;
- šalto ir karšto vandens vamzdynų apsauga nuo užšalimo;
- vamzdynų ir talpų temperatūros palaikymas;
- techninių skysčių ir kondensato grąžinimo linijos;
- priešgaisrinės sistemos ir gesinimo vandentiekis;
- komfortinis grindų šildymas ir patalpų spindulinis šildymas;
- šaldytuvų pagrindo (grunto) apsauga nuo iššalimo.
Veikimo principas
Savireguliacinis šildymo kabelis Grand Meyer PHC-20
Išilgai kabelio eina dvi lygiagrečios varinės gyslos, o tarp jų
yra speciali polimerinė matrica. Kiekviename taške ši matrica sudaro
daugybę laidžių takelių tarp gyslų.
Kai aplinkos temperatūra krinta, matrica susitraukia, laidžių takelių
atsiranda daugiau, todėl kabelis ima skleisti daugiau šilumos. Kylant
temperatūrai matrica plečiasi, laidžių takelių skaičius mažėja, o
šilumos atidavimas sumažėja. Taip kabelis „prisitaiko“ prie sąlygų
ir neleidžia sistemai perkaisti net tada, kai kabelio atkarpos
persidengia ar eina per izoliacijos sluoksnius.
Dėl savireguliacijos kabelis nereikalauja sudėtingos automatikos,
sumažėja elektros sąnaudos ir padidėja visos sistemos patikimumas.
Techninės charakteristikos
Savireguliacinis šildymo kabelis Grand Meyer PHC-20
| Šilumos atidavimas esant +10 °C | 20 W/m |
|---|---|
| Maksimali darbinė temperatūra (nuolatinė) | +65 °C |
| Maksimali leidžiama kabelio temperatūra be apkrovos (iki 1000 h) | +85 °C |
| Minimali montavimo temperatūra | −40 °C |
| Maitinimo įtampa | ~220–240 V ( ~110–120 V pagal užsakymą) |
| Minimalus lenkimo spindulys | 35 mm |
| Maksimalus apsauginės pynės (ekrano) varžis | ≤ 18,2 Ω/km |
| Nominalūs matmenys | 11,0 × 6,5 mm |
| Svoris | 10,0 kg/100 m |
Šilumos atidavimo priklausomybė nuo temperatūros
Vertikalioje ašyje – linijinė galia (W/m), horizontalioje – vamzdžio
temperatūra (°C) esant ~220 V maitinimui.
Savireguliacinis šildymo kabelis Grand Meyer PHC-20
Maksimalus šildymo sekcijos ilgis
Žemiau pateiktos maksimalios vienos PHC-20 šildymo sekcijos (arba kelių
lygiagrečiai sujungtų tos pačios markės sekcijų bendro ilgio) reikšmės,
kai naudojami C charakteristikos automatiniai jungikliai pagal
IEC 60898-1:2003 ir ~220 V maitinimo įtampa.
| Įjungimo temperatūra | 16 A | 20 A | 30 A | 40 A |
|---|---|---|---|---|
| +10 °C | 90 m | 102 m | 126 m | 138 m |
| 0 °C | 75 m | 93 m | 114 m | 129 m |
| −20 °C | 68 m | 78 m | 90 m | 108 m |
| −40 °C | 52 m | 66 m | 78 m | 90 m |
Įjungimo momentu savireguliacinis kabelis trumpam ima didesnę startinę
srovę (iki 4–5 kartų didesnę už nominalią). Maždaug per 300 s
srovė nusistovi, todėl parenkant automatinį jungiklį būtina į tai
atsižvelgti.
Sertifikatai
direktyvą 2014/35/EU ir atitinkamus standartus (IEC 60800,
EN 60335 ir kt.).
