HITHERM HTpress presuojamo anglinio plieno sistemos montuojamos šaltojo presavimo būdu. Vamzdis įstatomas į jungtį, o jungtis presuojama naudojant tinkamo diametro „M“ profilio presavimo žnyples arba kilpas.
Tinkamai atliktas presavimas mechaniškai sujungia vamzdį su jungtimi, o jungtyje esantis SPEC O-ring sandarinimo žiedas užtikrina sistemos sandarumą. HITHERM sistemos darbinis slėgis – iki 16 bar (PN16).
Ko reikia HITHERM presuojamo plieno montavimui?
Montavimui naudojamas vamzdžių pjovimo, užvartų pašalinimo ir presavimo inventorius. Presavimo įrankiai gali būti akumuliatoriniai arba elektriniai.
HITHERM nurodo, kad 15–108 mm sistemai galima naudoti daugumą tinkamų rinkoje esančių presavimo įrankių, jeigu:
- presavimo jėga yra ne mažesnė kaip 32 kN;
- naudojamos atitinkamo diametro „M“ profilio žnyplės arba kilpos;
- presavimo įrankiai ir žnyplės yra techniškai tvarkingi ir periodiškai prižiūrimi.
HITHERM montavimas žingsnis po žingsnio
1. Vamzdį nupjaukite statmenai
Pirmiausia išmatuokite reikalingą vamzdžio ilgį.
HITHERM vamzdis turi būti nupjautas statmenai jo ašiai. Gamintojas tam nurodo naudoti vamzdžių pjoviklį arba smulkių dantukų metalo pjūklą.
Netaisyklingai nupjautas vamzdžio galas gali trukdyti tinkamai įstatyti vamzdį į jungtį.
2. Pašalinkite vamzdžio užvartas
Tai vienas svarbiausių montavimo etapų.
Nupjovus vamzdį, nuo jo galo reikia kruopščiai pašalinti užvartas:
- iš vamzdžio vidinės pusės;
- iš vamzdžio išorinės pusės.
Išorinės užvartos gali pažeisti O-ring sandarinimo žiedą tuo metu, kai vamzdis įstumiamas į jungtį.
SVARBU: vamzdžio galas prieš įstatymą į jungtį turi būti švarus, lygus ir be pjovimo likučių.
3. Patikrinkite O-ring sandarinimo žiedą
Prieš užmaunant jungtį patikrinkite jos vidų.
Būtina įsitikinti, kad:
- O-ring yra jam skirtame toroidiniame lizde;
- O-ring nėra pažeistas;
- ant sandarinimo žiedo nėra nešvarumų;
- jungties viduje nėra pašalinių medžiagų ar nešvarumų.
Standartinėse HITHERM anglinio plieno jungtyse naudojamas juodas EPDM O-ring. Gamintojas taip pat numato žalią FKM O-ring tam tikroms specialioms naudojimo sąlygoms.
O-ring negalima tepti alyva
Jeigu dėl tolerancijų vamzdis sunkiai įsistato į jungtį, HITHERM leidžia naudoti vandenį arba vandens ir muilo tirpalą.
Negalima naudoti alyvos ar tepalo.
Gamintojas įspėja, kad jie gali pažeisti O-ring ir pabloginti jungties sandarumą.
4. Įstatykite vamzdį iki pat jungties atramos (VIDEO KAIP TAISYKLINGAI ĮSTATYTI VAMZDĮ)
Paruoštą vamzdį į jungtį įstatykite ašine kryptimi, lengvai jį pasukdami.
Vamzdis turi būti įstatytas iki pat jungties viduje esančios atramos.
Vamzdžio nekiškite įstrižai – taip galima pažeisti O-ring sandarinimo žiedą.
5. Pažymėkite vamzdžio įstatymo gylį
Kai vamzdis iki galo įstatytas į jungtį, ant vamzdžio pažymėkite įstatymo gylį.
Šio žingsnio nereikėtų praleisti.
Žyma leidžia prieš presuojant vizualiai patikrinti, ar vamzdis nepasislinko iš tinkamos padėties. HITHERM techninėje instrukcijoje nurodoma visada pažymėti vamzdžio įstatymo gylį.
6. Prieš presavimą išlyginkite vamzdyną
Prieš atliekant presavimą patikrinkite, ar vamzdis ir jungtis nėra mechaniškai įtempti.
Jeigu sujungimas yra įtemptas arba vamzdžiai nėra tinkamai išlyginti, padėtį reikia pataisyti prieš presuojant.
Tai svarbu todėl, kad po presavimo jungtis jau tampa mechaniškai fiksuota.
7. Uždėkite „M“ profilio presavimo žnyples
Pasirinkite vamzdžio ir jungties diametrą atitinkančias „M“ profilio presavimo žnyples arba kilpą.
Žnyplės turi būti tinkamai įstatytos į presavimo įrankį ir uždėtos reikiamoje padėtyje ant jungties.
HITHERM presuojamoms anglinio plieno sistemoms naudojamas būtent „M“ profilis.
8. Atlikite presavimą
Uždėjus žnyples tinkamoje padėtyje, atliekamas visas presavimo ciklas.
Presuojant kontroliuojamai deformuojami:
jungtis + vamzdis + O-ring lizdas.
Jungties ir vamzdžio deformacija suteikia sujungimui reikalingą mechaninį tvirtumą ir neleidžia sujungtoms dalims suktis ar išslysti.
Tuo pačiu deformuojamas jungties toroidinis lizdas ir suspaudžiamas jame esantis O-ring, kuris užtikrina hidraulinį sandarumą.

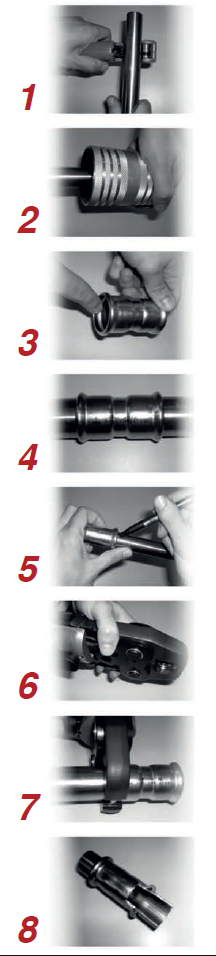

Visa montavimo seka trumpai
HITHERM techniniame vadove pateikiama tokia montavimo seka:
1. Nupjaukite vamzdį statmenai
↓
2. Pašalinkite vidines ir išorines užvartas
↓
3. Patikrinkite O-ring
↓
4. Įstatykite vamzdį iki jungties atramos
↓
5. Pažymėkite įstatymo gylį
↓
6. Į presavimo įrankį įstatykite tinkamas žnyples
↓
7. Uždėkite žnyples / kilpą ant jungties
↓
8. Atlikite presavimą
Kaip teisingai pritvirtinti vamzdžius?
Teisingas vamzdyno sumontavimas nesibaigia jungties presavimu. Reikia įvertinti ir vamzdžių šiluminį plėtimąsi.
HITHERM išskiria:
fiksuotus laikiklius – tvirtai fiksuoja vamzdį;
slankiojančius laikiklius – leidžia vamzdžiui judėti ašine kryptimi dėl šiluminio plėtimosi.
Laikikliai neturi būti montuojami ant jungčių arba vietose, kuriose jie trukdytų vamzdynui judėti dėl šiluminio plėtimosi.
Rekomenduojami horizontalių atramų atstumai
| Vamzdžio išorinis Ø | Atstumas |
|---|---|
| 15 mm | 1,25 m |
| 18 mm | 1,50 m |
| 22 mm | 2,00 m |
| 28 mm | 2,25 m |
| 35 mm | 2,50 m |
| 42 mm | 2,75 m |
| 54 mm | 3,00 m |
| 76,1 mm | 3,50 m |
| 88,9 mm | 3,70 m |
| 108 mm | 4,00 m |
Tai yra HITHERM gamintojo nurodyti apytiksliai horizontalių atramų atstumai.
Vamzdžių lenkimas
HITHERM sistemoje yra įvairių alkūnių ir kitų fasoninių dalių, tačiau iki 22 mm skersmens vamzdžius galima lenkti šaltuoju būdu naudojant vamzdžių lenkimo įrankį.
Minimalus lenkimo spindulys turi būti 3,5 karto didesnis už išorinį vamzdžio diametrą.
Karštasis vamzdžių lenkimas negalimas.
Apsauga nuo išorinės korozijos
Ypatingą dėmesį reikia skirti sistemoms, montuojamoms drėgnose vietose arba vietose, kuriose yra išorinės korozijos pavojus.
Baigus montavimą – būtinas sandarumo bandymas
Sumontavus vamzdyną ir prieš jį izoliuojant, dažant arba paslepiant konstrukcijose, sistema turi būti išbandyta dėl sandarumo.
HITHERM nurodo:
bandymo slėgis turi būti ne mažesnis kaip 1,5 karto didesnis už sistemos darbinį slėgį.
Patikrinus, kad nėra nuotėkių ir visos sistemos dalys yra sandarios, sistemą galima praplauti ir užpildyti vandeniu.
Jeigu tai šildymo sistema, gamintojas taip pat nurodo paleisti karštą šilumnešį ir patikrinti sistemos elgseną vykstant šiluminiam plėtimuisi.
Dažniausios klaidos montuojant presuojamą plieną
Montuojant HITHERM sistemą ypač svarbu vengti šių klaidų:
- paliktų užvartų po vamzdžio pjovimo;
- pažeisto arba neteisingai įstatyto O-ring;
- alyvos ar tepalo naudojimo O-ring sutepimui;
- vamzdžio įstatymo ne iki jungties atramos;
- nepažymėto įstatymo gylio;
- vamzdžio įstatymo į jungtį įstrižai;
- netinkamo presavimo profilio;
- presavimo esant mechaniškai įtemptam vamzdynui;
- neapsaugotų jungčių vietose, kuriose kyla išorinės korozijos pavojus;
- sistemos paslėpimo ar izoliavimo prieš atliekant sandarumo bandymą.
HITHERM presuojamo plieno montavimas – svarbiausia atmintinė
Vamzdis nupjautas statmenai → pašalintos užvartos → O-ring patikrintas → vamzdis įstatytas iki atramos → pažymėtas įstatymo gylis → naudojamas tinkamas „M“ profilis → atliktas pilnas presavimo ciklas → sistema išbandyta dėl sandarumo.
Laikantis HITHERM montavimo instrukcijų, presuojama sistema leidžia vamzdynus įrengti greitai, be suvirinimo ar sriegimo.
